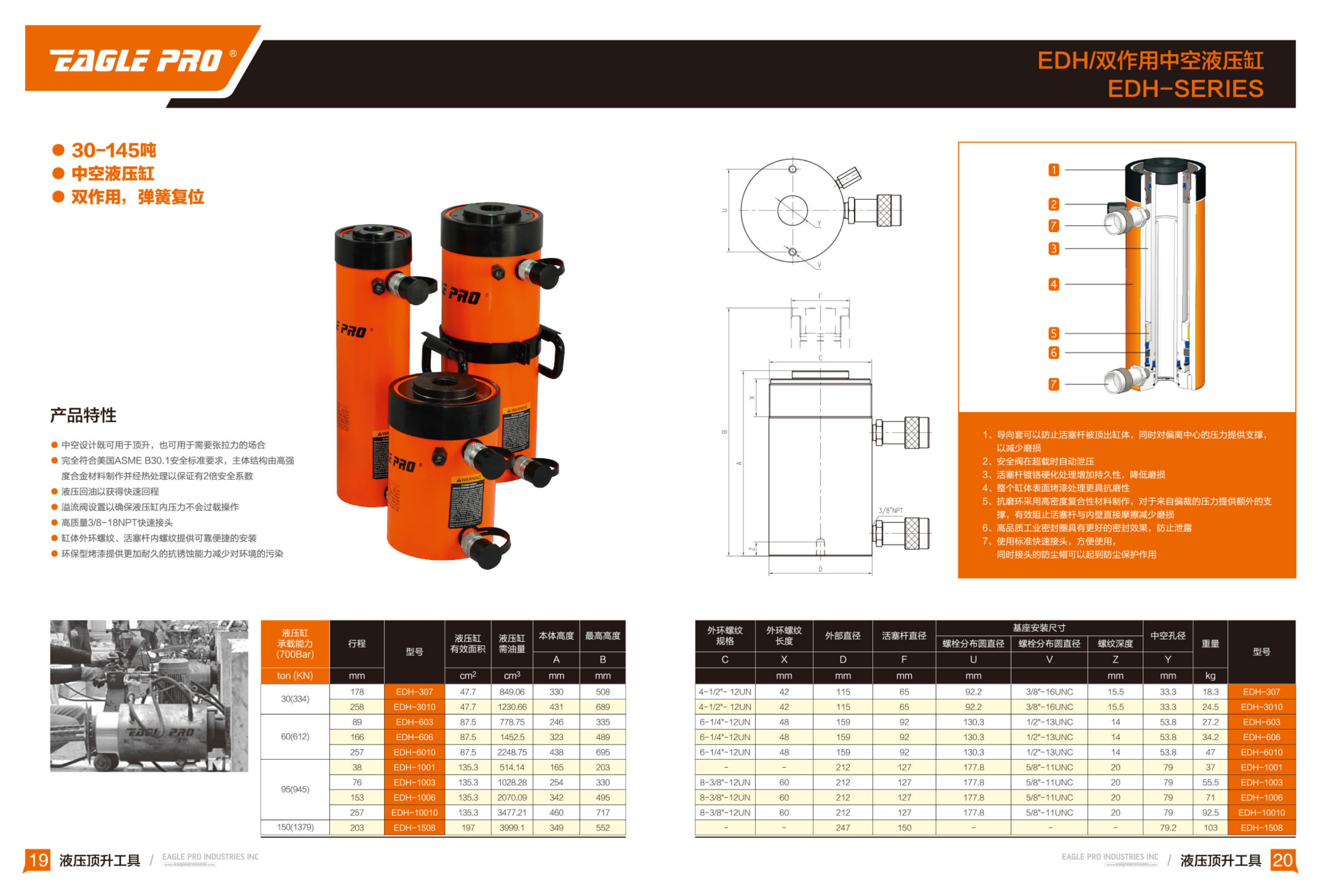

1. 中空设计既可用于顶升，也可用于需要张拉力的场合

2. 完全符合美国ASME B30.1安全标准要求，主体结构由高强度合金材料制作并经热处理以保证有2倍安全系数

3. 液压回油以获得快速回程

4. 溢流阀设置以确保液压缸内压力不会过载操作

5. 高质量3/8-18NPT快速接头

6. 缸体外环螺纹、活塞杆螺纹提供可靠便捷的安装

7. 环保型烤漆提供更加耐久的抗锈蚀能力减少对环境的污染

1. 导向套可以防止活塞杆被顶出缸体，同时对偏离中心的压力提供支撑，以减少磨损

2. 安全阀在超载时自动泄压

3. 活塞杆镀铬硬化处理增加持久性，降低磨损

4. 整个缸体表面烤漆处理更具抗磨性

5. 抗磨环采用高密度复合性材料制作，对于来自偏裁的压力提供额外的支撑，有效阻止活塞杆与内壁直接摩擦减少磨损

6. 高品质工业密封圈具有更好的密封效果，防止泄露

7. 使用标准快速接头，方便使用，同时接头的防尘帽可以起到防尘保护作用。



型号 类型 维修表 说明书 CAD
系列 系列 系列 系列
型号 液压缸承载能力（700Bar) 行程 液压缸有效面积 液压缸需油量
公吨（美吨） mm cm2 cm2
EDH-307 30(33) 178 47.7 849.06
EDH-3010 30(33) 258 47.7 1230.66
EDH-603 60(66) 89 87.5 778.75
EDH-606 60(66) 166 87.5 1452.5
EDH-6010 60(66) 257 87.5 2248.75
EDH-1001 95 (104.5) 38 135.3 514.14
EDH-1003 95 (104.5) 76 135.3 1028.28
EDH-1006 95 (104.5) 153 135.3 2070.09
EDH-10010 95 (104.5) 257 135.3 3477.21
EDH-1508 150(159.5) 203 197 3999.1

型号 本体高度 最高高度 外环螺纹规格 外环螺纹长度 外部直径 活塞杆直径 基座安装尺寸 中空孔径 重量
螺栓分布圆直径 螺栓分布圆直径 螺纹深度
A B C X D F U V Z Y
mm mm in mm mm mm mm in mm mm kg
EDH-307 330 508 4-1/2"- 12UN 42 115 65 92.2 3/8"-16UNC 15.5 33.3 18.3
EDH-3010 431 689 4-1/2"- 12UN 42 115 65 92.2 3/8"-16UNC 15.5 33.3 24.5
EDH-603 246 335 6-l/4"-12UN 48 159 92 130.3 l/2"-13UNC 14 53.8 27.2
EDH-606 323 489 6-l/4"-12UN 48 159 92 130.3 l/2"-13UNC 14 53.8 34.2
EDH-6010 438 695 6-l/4"-12UN 48 159 92 130.3 l/2"-13UNC 14 53.8 47
EDH-1001 165 203 - - 212 127 177.8 5/8"-11UNC 20 79 37
EDH-1003 254 330 8-3/8"-12UN 60 212 127 177.8 5/8"-11UNC 20 79 55.5
EDH-1006 342 495 8-3/8"-12UN 60 212 127 177.8 5/8"-11UNC 20 79 71
EDH-10010 460 717 8-3/8"-12UN 60 212 127 177.8 5/8"-11UNC 20 79 92.5
EDH-1508 349 552 - - 247 150 - - - 79.2 103
