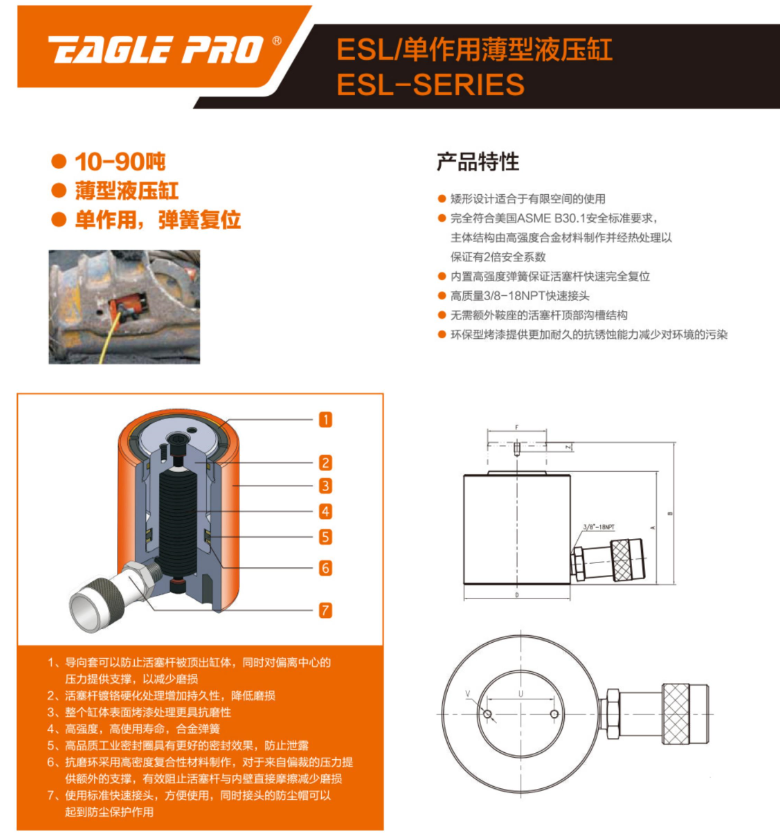

1. 适用于极度狭窄的空间

2. 完全符合美国ASME B30.1安全标准要求，主体结构由高强度合金材料制作并经热处理以保证有2倍安全系数

3. 安装孔提供可靠便捷的安装方式

4. 内置高强度弹簧保证活塞杆快速完全复位

5. 高质量3/8-18NPT快速接头

6. 无需额外鞍座的活塞杆顶部沟槽结构

7. 环保型烤漆提供更加耐久的抗锈蚀能力减少对环境的污染

1. 导向套可以防止活塞杆被顶出缸体，同时对偏离中心的压力提供支撑，以减少磨损

2. 活塞杆镀铬硬化处理增加持久性，降低磨损

3. 整个缸体表面烤漆处理更具抗磨性

4. 高强度，高使用寿命，合金弹簧

5. 高品质工业密封圈具有更好的密封效果，防止泄露

6. 使用标准快速接头，方便使用，同时接头的防尘帽可以起到防尘保护作用



型号 类型 维修表 说明书 CAD
系列 系列 系列 系列

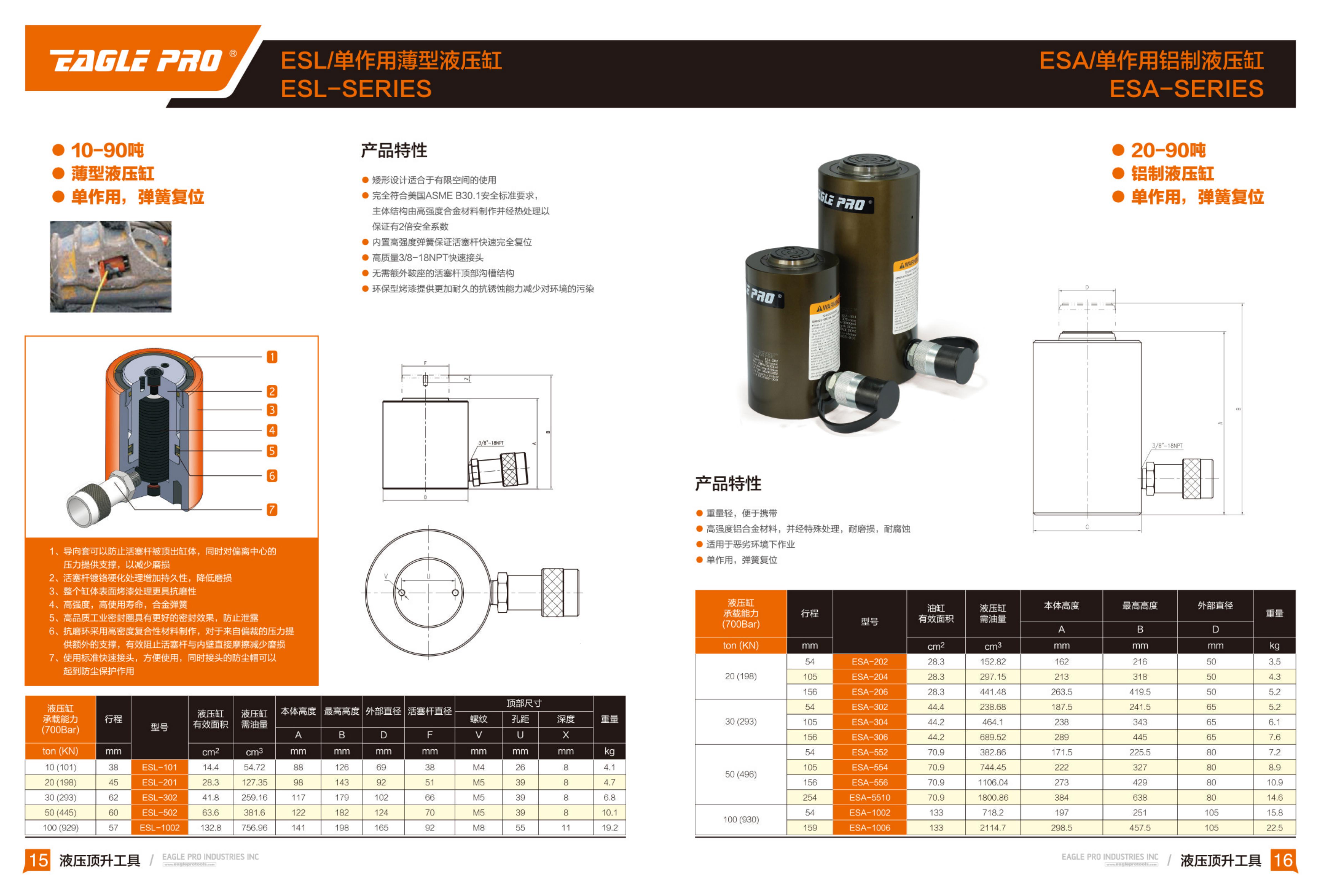

型号 液压缸承载能力（70Mpa) 行程 液压缸有效面积 液压缸需油量 本体高度 最高高度 外部直径 活塞杆直径
A B D F
公吨（美吨） mm cm2 cm3 mm mm mm mm
ESL-50 5 (5.5) 6 1.1 0.26 33 39 59x42 25
ESL-100 10(11) 10 2.25 0.88 42 52 82.5x56 38
ESL-200 20(22) 11 4.39 1.9 51 62 102x76 51
ESL-300 30(33) 13 6.48 3.31 58.5 71.5 117.5x95 66
ESL-500 50(55) 16 9.86 6.21 67 83 140x114 70
ESL-750 75 (82.5) 16 15.1 10.14 79 95 165x139 83
ESL-1000 100(102.2) 16 20.58 12.96 86 102 178x153 92
ESL-1500 150(154.8) 16 31.17 19.63 100 116 215x190 115
ESL-101 10(11) 38 14.4 54.72 88 126 69 38
ESL-201 20(22) 45 28.3 127.35 98 143 92 51
ESL-302 30(33) 62 41.8 259.16 117 179 102 66
ESL-502 50(55) 60 63.6 381.6 122 182 124 70
ESL-1002  100(102.2) 57 132.8 756.96 141 198 165 92
型号 顶部尺寸 重量
M L V     U
mm mm mm mm kg
ESL-50 23 21 5.5 28.5 0.6
ESL-100 34 28 7 36.6 15
ESL-200 40 40 10 49.3 2.7
ESL-300 45 48 10 52 4.3
ESL-500 54 57 11 66.5 6.7
ESL-750 66 69 13.5 76.2 11.4
ESL-1000 74 76 13.5 76.2 14.5
ESL-1500  82 95 13.5 117.3 26.3
型号 顶部尺寸 重量
螺纹 孔距 深度
V U X
mm mm mm kg
ESL-101 M4 26 8 4.1
ESL-201 M5 39 8 4.7
ESL-302 M5 39 8 6.8
ESL-502 M5 39 8 10.1
ESL-1002  M8 55 11 19.2
