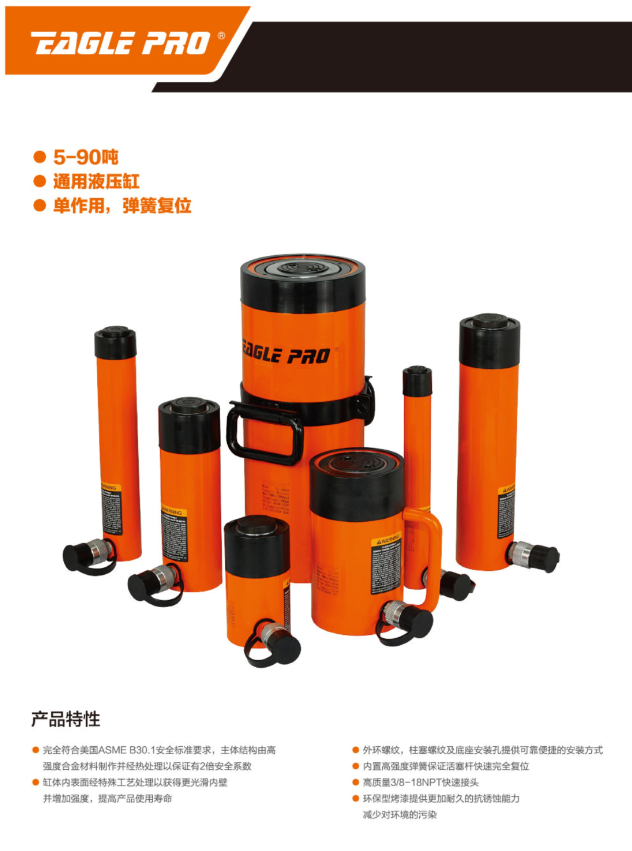

1. 完全符合美国ASME B30.1安全标准要求，主体结构由高强度合金材料制作并经热处理以保证有2倍安全系数

2. 缸体内表面经特殊工艺处理以获得更光滑内壁并增加强度，提高产品使用寿命

3. 外环螺纹，柱塞螺纹及底座安装孔提供可靠便捷的安装方式

4. 内置高强度弹簧保证活塞杆快速完全复位

5. 高质量3/8-18NPT快速接头

6. 环保型烤漆提供更加耐久的抗锈蚀能力，减少对环境的污染

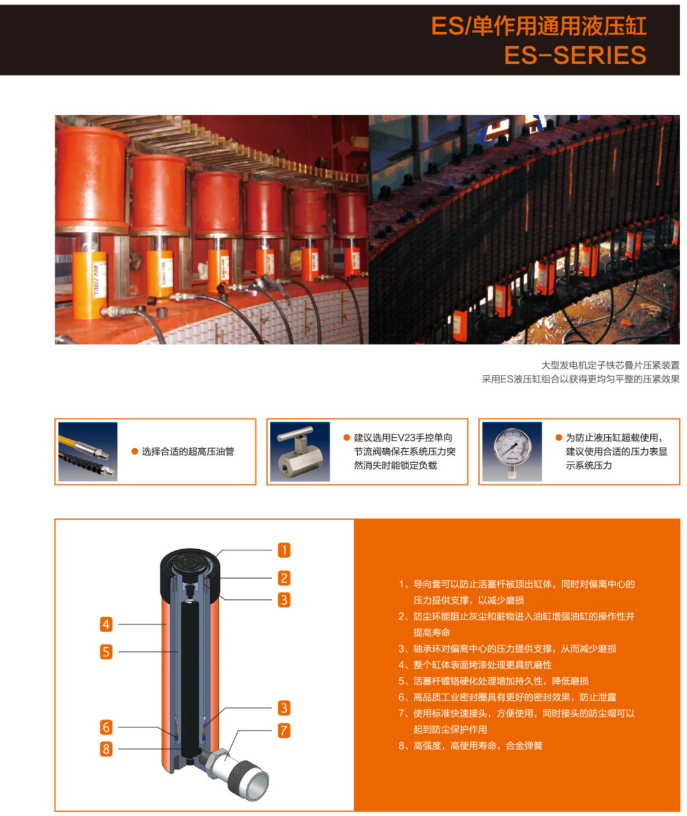

       1. 导向套可以防止活塞杆被顶出缸体，同时对偏离中心的压力提供支撑，以减少磨损

2. 防尘环能阻止灰尘和脏物进入油缸增强油缸的操作性并提高寿命

3. 轴承环对偏离中心的压力提供支撑，从而减少磨损

4. 整个缸体表面烤漆处理更具抗磨性

5. 活塞杆镀铬硬化处理增加持久性，降低磨损

6. 高品质工业密封圈具有更好的密封效果，防止泄露

7. 使用标准快速接头，方便使用，同时接头的防尘帽可以起到防尘保护作用

8. 高强度，高使用寿命，合金弹簧



型号 类型 维修表 说明书 CAD
系列 系列 系列 系列

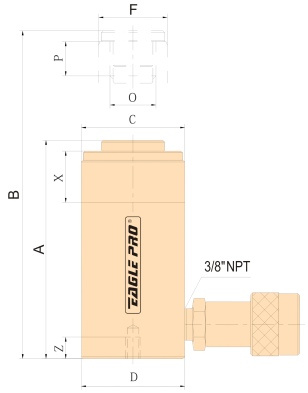

型号 液压缸承载能力（70Mpa) 行程 液压缸有效面积 液压缸需油量 本体高度 最高高度 外螺纹规格 外螺纹长度
A B C X
公吨（美吨） mm cm2 cm3 mm mm in mm
ES-50 5 (5.5) 16 7.1 11.4 42 58 - -
ES-51 5 (5.5) 25 7.1 17.8 110 135 1-1/2"-16 28
ES-53 5 (5.5) 75 7.1 53.3 165 240 1-1/2"-16 L 28
ES-55 5 (5.5) 127 7.1 90.2 215 342 1-1/2"-16 28
ES-57 5(5.5) 177 7.1 125.7 273 450 1-1/2"-16 28
ES-59 5(5.5) 232 7.1 164.7 323 555 2-1/4"-14  26
ES-101 10(11) 26 14.5 37.7 89 115 2-1/4"-14 26
ES-102 10(11) 54 14.5 78.3 121 175 2-1/4"-14 26
ES-104 10(11) 105 14.5 152.25 171 276 2-1/4"-14 26
ES-106 10(11) 156 14.5 226.2 247 403 2-1/4"-14 26
ES-108 10(11) 203 14.5 294.35 298 501 2-1/4"-14 26
ES-1010 10(11) 257 14.5 272.65 349 606 2-1/4"-14 26
ES-1012 10(11) 304 14.5 440.8 400 704 2-1/4"-14 26
ES-1014 10(11) 356 14.5 516.2 450 806 2-3/4"-16 35
ES-151 15 (16.5) 25 21.2 53 124 149 2-3/4"-16 35
ES-152 15 (16.5) 51 21.2 108.12 149 200 2-3/4"-16 35
ES-154 15 (16.5) 101 21.2 214.2 200 301 2-3/4"-16 35
ES-156 15 (16.5) 152 21.2 322.24 271 423 2-3/4"-16 35
ES-158 15 (16.5) 203 21.2 430.36 322 525 2-3/4"-16 35
ES-1510 15 (16.5) 254 21.2 538.48 373 627 2-3/4"-16 35
ES-1512 15 (16.5) 305 21.2 646.6 423 728 2-3/4"-16 35
ES-1514 15 (16.5) 356 21.2 754.72 474 830 3-5/16"-12 54
ES-251 25 (27.5) 26 33.2 86.32 139 165 3-5/16"-12 54
ES-252  25 (27.5) 50 33.2 166 165 215  3-5/16"-12 54
ES-254 25 (27.5) 102 33.2 338.64 215 317 3-5/16"-12 54
ES-256 25 (27.5) 158 33.2 524.56 273 431 3-5/16"-12 L 54
ES-258 25 (27.5) 210 33.2 697.2 323 533 3-5/16"-12 54
ES-2510 25 (27.5) 261 33.2 866.52 374 635 3-5/16"-12 54
ES-2512 25 (27.5) 311 33.2 1032.52 425 736 3-5/16"-12  54
ES-2514 25 (27.5) 362 33.2 1201.84 476 838 3-5/16"-12 50
ES-308 30(33) 209 44.2 923.81 387 596 5"-12 55
ES-502 50(55) 51 70.9 361.59 176 227 5"-12 55
ES-504  50(55) 102 70.9 723.18 227 329 5"-12 55
ES-506 50(55) 159 70.9 1127.31 282 441 5"-12 55
ES-5010 50(55) 254 70.9 1800.86 377 631 5"-12 55
ES-5013 50(55) 337 70.9 2389.33 460 797  5-3/4"-12 45
ES-756 75 (82.5) 156 103.9 1620.84 285 441 5-3/4"-12 45
ES-7513 75 (82.5) 333 103.9 3459.87 492 825 6-7/8"-12 44
ES-1006 95 (102.3) 168 133 2234.4 357 525 6-7/8"-12 44
ES-10010 95 (102.3) 260 133 3458 449 709 6-7/8"-12 44


型号 外部直径 活塞杆直径 活塞杆内孔螺纹 活塞杆内孔螺纹长度 底部安装孔尺寸
螺纹分布圆直径 螺纹规格 螺纹深度 重量
D F O P U V Z
mm mm - mm mm mm mm kg
ES-50 59x42 25 - - 28 5.5mm - 0.8
ES-51 38.1 25 3/4"-16UNF 16 25 1/4"- 20UNC 14 1.0
ES-53 38.1 25 3/4"-16UNF 16 25 1/4"- 20UNC 14 1.3
ES-55 38.1 25 3/4"-16UNF 16 25 1/4"- 20UNC  14 1.7
ES-57 38.1 25 3/4"-16UNF 16 25 1/4"- 20UNC 14 2.1
ES-59 38.1 25 3/4"-16UNF 16 25 1/4"- 20UNC 14 2.3
ES-101 57.2 38 10"-24UNC 6 39 5/16"- 18UNC  11.9 1.7
ES-102 57.2 38 1"- 8UNC 19 39 5/16"- 18UNC 11.9 2.2
ES-104 57.2 38 1"- 8UNC  19 39 5/16"- 18UNC 11.9 2.9
ES-106 57.2 38 1"- 8UNC 19 39 5/16"- 18UNC 11.9 4.1
ES-108 57.2 38 1"- 8UNC 19 39 5/16"- 18UNC 11.9 4.9
ES-1010 57.2 38 1"- 8UNC 19 5/16"- 18UNC 11.9 5.6
ES-1012 57.2 38 1"- 8UNC 19 39 5/16"- 18UNC 11.9 6.4
ES-1014 57.2 38 ih- 8UNC 19 39 5/16"- 18UNC 11.9 7.2
ES-151 70 42 1"- 8UNC 25 47 3/8"- 16UNC 11.9 3.2
ES-152 70 42 1"- 8UNC 25 47 3/8"- 16UNC 11.9 3.7
ES-154 70 42 1"- 8UNC 25 47 3/8"- 16UNC 11.9 5.0
ES-156 70 42 1"- 8UNC 25 47 3/8"- 16UNC 11.9 6.5
ES-158 70 42 1"- 8UNC 25 47 3/8"- 16UNC 11.9 7.7
ES-1510 70 42 1"- 8UNC 25 47 3/8"- 16UNC 11.9 8.7
ES-1512 70 42 1"- 8UNC 25 47 3/8"- 16UNC 11.9 9.8
ES-1514 70 42 1"- 8UNC 25 47 3/8"- 16UNC 11.9 10.8
ES-251 86 57 1-1/2"- 16UN 26 58 1/2"- 13UNC 19.1 5.3
ES-252  86 57 1-1/2"- 16UN  26 58 1/2"- 13UNC  19.1 6.2
ES-254 86 57 1-1/2"- 16UN 26 58 1/2"- 13UNC 19.1 8.0
ES-256 86 57 1-1/2"- 16UN 26 58 1/2"- 13UNC 19.1 10.3
ES-258 86 57 1-1/2"- 16UN 26 58 1/2"- 13UNC  19.1 12.1
ES-2510 86 57 1-1/2"- 16UN 26 58 1/2"- 13UNC 19.1 14.1
ES-2512 86 57 1-1/2"- 16UN 26 58 1/2"- 13UNC 19.1 15.5
ES-2514 86 57 1-1/2"- 16UN  26 58 1/2"- 13UNC  19.1 17.4
ES-308 105 57 1-1/2"- 16UN 26 - - - 21.5
ES-502 127 80 - - 95 1/2"- 13UNC 19.1 14.4
ES-504  127 80 - - 95 1/2"- 13UNC  19.1 18.1
ES-506 127 80 - - 95 1/2"- 13UNC 19.1 22.2
ES-5010 127 80 - - 95 1/2"- 13UNC 19.1 29.4
ES-5013 127 80 - - 95 1/2"- 13UNC 19.1 34.3
ES-756 146 95 - - - - - 304.6
ES-7513 146 95 - - - - - 50.3
ES-1006 177 105 - - 139 3/4"- 10UNC 24.9 59.6
ES-10010 177 105 - - 139 3/4"- 10UNC  24.9 72.8
